当我们打开一台电脑的主机箱,最核心的部分就是主板和它上面安装的中央处理器(CPU),CPU就像是电脑的大脑,而主板上的CPU插槽和针脚,就是连接这个大脑与身体其他部分(如内存、显卡、硬盘等)的关键神经系统,理解这套“神经系统”是如何工作的,对于电脑爱好者、装机人员或希望了解硬件知识的人来说都非常实用。

第一部分:CPU插槽的分类——针脚在哪一边?

我们需要明白一个基本分类:CPU插槽根据针脚所在的位置,主要分为两大类,这个分类是理解所有技术细节的起点。

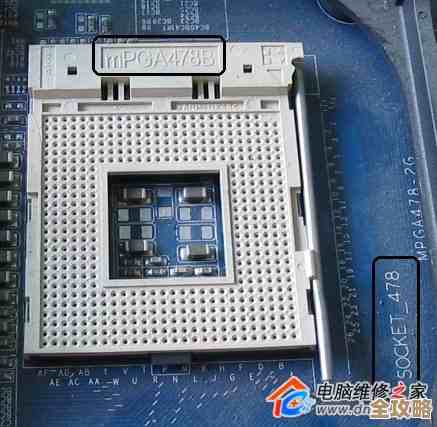

第一类叫做PGA(针栅阵列)封装,在这种架构下,针脚是直接做在CPU的背面,看起来像是一整片细小的、密密麻麻的金色针脚,而主板的CPU插槽则是一个布满对应小孔的“插座”,安装时,需要将CPU对准位置,轻轻放进去,然后通过一根压杆锁定,让CPU的针脚与插槽内的触点紧密连接,AMD公司的处理器在很长一段时间里都广泛使用这种设计,例如经典的AM2、AM3+插槽以及近期的AM4插槽(注:AMD的TR4/sTRX4等线程撕裂者插槽例外,属于LGA),PGA架构的一个特点是,针脚作为CPU的一部分,如果安装不当或者需要运输CPU时,相对容易弯曲或损坏,需要格外小心。

探索主板CPU针脚架构:从插槽分类到针脚布局的实用技术解析

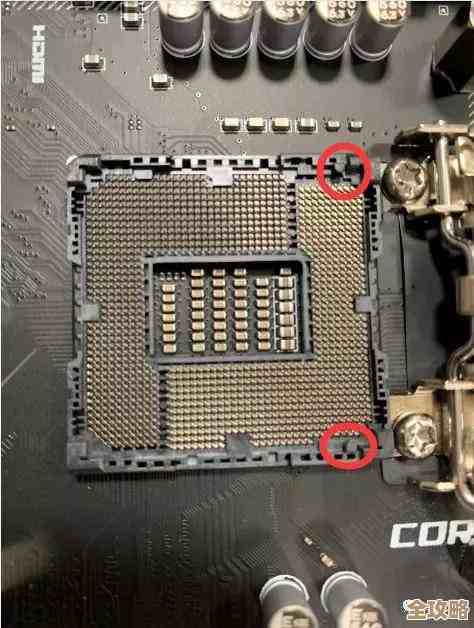

第二类叫做LGA(栅格阵列)封装,这种设计与PGA正好相反,在LGA架构中,CPU的背面没有针脚,取而代之的是一片平坦的、带有许多金色圆形接触点,而针脚则被转移到了主板的CPU插槽上,插槽内部是大量具有弹性的金属弹片,安装时,CPU平整地放在插槽上,然后用一个金属盖板和压杆将其牢牢固定,使CPU的触点与插槽上的弹针紧密接触,英特尔公司从LGA 775平台开始,至今绝大部分桌面处理器都采用这种设计,例如LGA 1151、LGA 1200以及当前的LGA 1700,LGA架构的优势在于,更精密的针脚做在主板上,主板通常比CPU更不易移动,且CPU本身更坚固,不易损坏,但缺点是,如果不小心损坏了主板插槽上的针脚,维修起来会非常困难,甚至需要更换整个主板。

还有一种较少见的是BGA(球栅阵列)封装,这种架构下,CPU是被直接焊接在主板上的,用户无法自行更换,这常见于笔记本电脑、一体机或一些迷你主机中,强调集成度和节省空间,但牺牲了升级和维修的灵活性。

第二部分:针脚布局的奥秘——每一根针脚都有其使命

探索主板CPU针脚架构:从插槽分类到针脚布局的实用技术解析

无论是PGA还是LGA,那些成百上千根针脚都不是随意排列的,它们各自承担着特定的信号传输或供电任务,可以看作是一条条专用的高速公路车道,了解大致的布局逻辑,有助于理解电脑是如何协同工作的。

我们可以将这些针脚按功能分为几个主要部分:

  1. 供电针脚(Power Delivery): 这是数量非常庞大的一组针脚,现代CPU功耗动辄上百瓦,需要非常稳定和强大的电流供应,你会看到有很多针脚是专门用于接收从主板电源接口来的+12V、+5V等电压的,还有大量的接地针脚(GND)构成回路,这些针脚通常以群组形式分布,以确保供电均衡,减少因电流过大导致的发热和电压不稳。

    探索主板CPU针脚架构:从插槽分类到针脚布局的实用技术解析

  2. 数据总线针脚(Data Buses): 这是CPU与外部组件通信的核心通道,其中最著名的就是内存通道的针脚,支持双通道DDR4内存的CPU,就会有独立的针脚组分别连接到两个内存插槽,还有用于连接主板芯片组(PCH)的DMI总线针脚,芯片组再由此管理硬盘、USB设备、网络等外围设备,在高端平台上,还有直接连接独立显卡的PCIe通道针脚,确保显卡能获得最快的速度。

  3. 控制与时钟信号针脚(Control & Clock Signals): 这些针脚负责发送各种指令和同步信号,比如复位信号、系统时钟信号等,它们确保CPU内部各个单元以及整个系统能够步调一致地工作。

第三部分:插槽演进的驱动力——为什么针脚越来越多?

观察CPU插槽的发展史,一个明显的趋势是针脚数量(或触点数量)在不断增加,从LGA 1151到LGA 1700,针脚数增加了近500个,这背后是技术发展的必然需求。

  • 更强的供电需求: CPU核心数量越来越多,频率越来越高,对功耗的要求也急剧增长,更多的供电针脚和接地针脚是为了保证CPU能获得足够纯净和强大的电力,避免因供电不足而导致性能下降或不稳定。
  • 更多的功能集成: 原本由主板芯片组负责的部分功能,如更多的PCIe通道(用于连接高速固态硬盘和显卡)、集成显卡的输出功能、内存控制器等,都被集成到了CPU内部,这就需要更多的针脚来连接这些新增的模块,LGA 1700支持PCIe 5.0和DDR5内存,这些新标准都需要额外的针脚来支持。
  • 信号隔离与抗干扰: 随着信号频率越来越高,为了避免不同信号之间产生电磁干扰,需要增加接地针脚来进行隔离,确保数据传输的完整性和稳定性。

主板的CPU插槽和针脚架构绝非一个简单的物理接口,从PGA和LGA的分类选择,到每一组针脚的精确定义,都体现了硬件设计的精密与复杂,它不仅是CPU的物理支座,更是整个计算机系统数据流和电流的枢纽,理解它的基本工作原理,不仅能帮助我们在装机、升级时更加得心应手,避免硬件损坏,也能让我们更深入地认识到电脑各部件是如何协同运作,从而构建出强大的计算能力的,下次当你拿起一块CPU或观察主板时,或许会对这些微小的针脚产生一份新的敬意。 综合参考了英特尔和AMD官方技术文档、PC硬件科普网站如Tom‘s Hardware、Gamers Nexus以及AnandTech等媒体的技术分析文章中的公开信息。)
